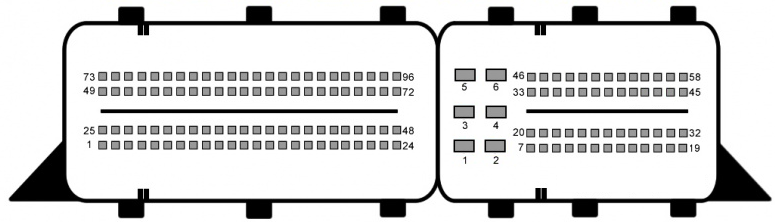

ECM CONNECTOR

                       CONNECTOR J1                    CONNECTOR J2

J1-4

INJ6

J2-1

GND

J1-7

CMP-INT1

J2-2

GND

J1-9

CMP-EXH2

J2-3

MAINRLYIN

J1-26

INJ3

J2-4

GND

J1-28

INJ5

J2-5

MAINRLYIN

J1-33

CMP-INT2

J2-6

MAINRLYIN

J1-34

CMP-EXH1

J2-10

F/P[POS]

J1-35

CKP[SIGNAL]

J2-42

CAN-H

J1-46

CKP[GND]

J2-54

IGNSW

J1-45

CKP[5V]

J2-55

CAN-L

J1-50

INJ4

J2-56

VBATT

J1-51

INJ1

J2-58

MAINRLYOUT[NEG]

J1-52

INJ2

J1-55

IGT1[POS]

J1-56

IGT3[POS]

J1-57

IGT5[POS]

J1-79

IGT2[POS]

J1-80

IGT4[POS]

J1-81

IGT6[POS]
